BOARD H-BRIDGE HI216

Thương hiệu: Chưa cập nhật | Cầu H, H, mạch cầu H,

Đánh giá

Giá

480.000₫

Mô tả :

Mạch cầu H-HI216 chuyên dùng cho điều khiển tốc độ, vị trí động cơ công suất lớn.

Giao hàng trong và ngoài nước

Ship COD toàn quốc chỉ 22k (trọng lượng <= 2kg)

Đổi trả sản phẩm trong vòng 7 ngày

Giá sỉ cho đơn hàng từ 10 sản phẩm

Thông số kỹ Thuật:

Dòng liên tục 15A, dòng đỉnh 20A công suất 600W, tại 25oC.
Điện áp công suất từ 12V đến 48V.
Điện áp kích từ 3V3 -> 5V.
Có cầu chì bảo vệ ngắn mạch.
Có Led báo nguồn (POW), tín hiệu xung đưa vào (PWM) và và tín hiệu đảo chiều (DIR).
Board được thiết kế nhỏ gọn với kích thước 52x64x22mm.
Tần số hoạt động lên tới 100 Khz, sử dụng Opto HCPL-0631 cho tần số hoạt động cao.
Độ rộng xung 100%.

Ứng dụng:

Điều khiển động cơ DC.
Điều khiển vị trí, vận tốc các cơ cấu Servo.
Trong máy in, xe tự hành, xe điện…có sử dụng động cơ DC.
Dùng trong Robot, trong công nghiệp.

Hướng dẫn sử dụng:

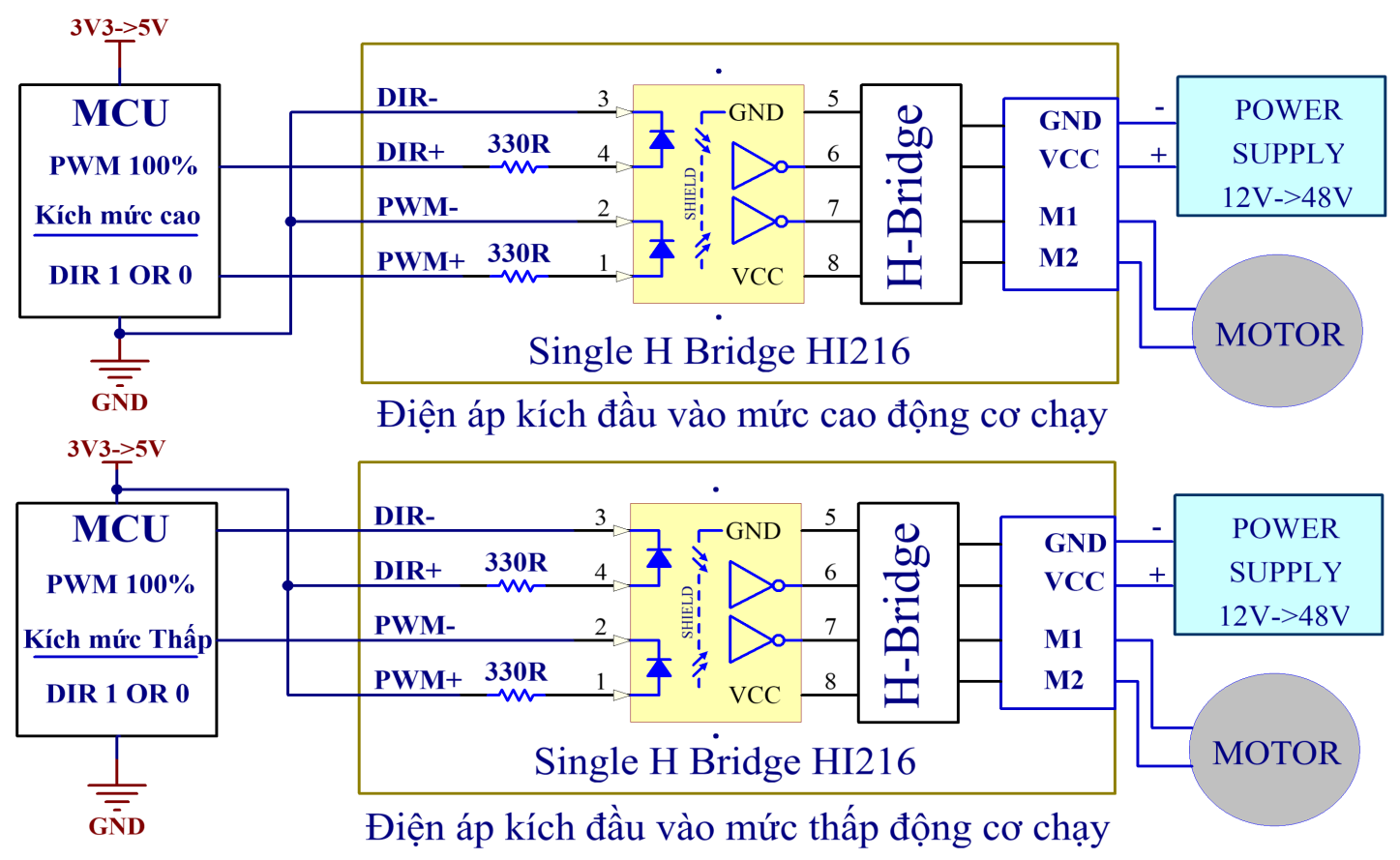

Trên board đã ghi các kí hiệu để thuật tiện cho việc nối dây, bao gồm các chân bên trái gồm đầu vào (Input) D- D+ (Chân đảo chiều động cơ), P- P+ (chân chân tín hiệu xung) điện áp kích 3V3 đến 5V, bên phải gồm chân VCC GND (cấp nguồn công suất Motor từ 12V đến 48V), M1 M2 (Ngõ ra Motor).
